需求：
项目介绍
该公司总部设在上海，总部有人力资源部、财务部和研发部，共三个部门，每个部门平均 16 台终端。分部设在深圳，有生产部、市场部、客服部，也有三个部门，每个部门平均 254 台终端。要求将终端互联在一起。
组网需求
所有机器能上互联网；分部和总部网络资源共享；出差人员可以访问公司局域网的资源；部门处于不同网段；总部搭建 WEB 服务器，提供企业域名访问服务；分部搭建 FTP 服务器，提供文件服务；部门内部使用虚拟 IP 地址，部门之间和外部使用全球唯一地址，地址的分配使用 CIDR 方式；配置上网行为管理；配置无线 AP 和集中控制器；配置访问控制列表；总部配置静态路由分部的客服部有市场部人员（配置 VLAN）；机器重启所有配置有效。备注：网络拓扑结构的设计统一使用 Cisco Packet Tracer 模拟器，下文中简称模拟器
网络拓扑结构
配置总部和分部的NAT

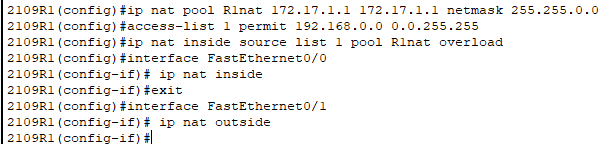

router13
router14
类似router13一样配置
结果测试

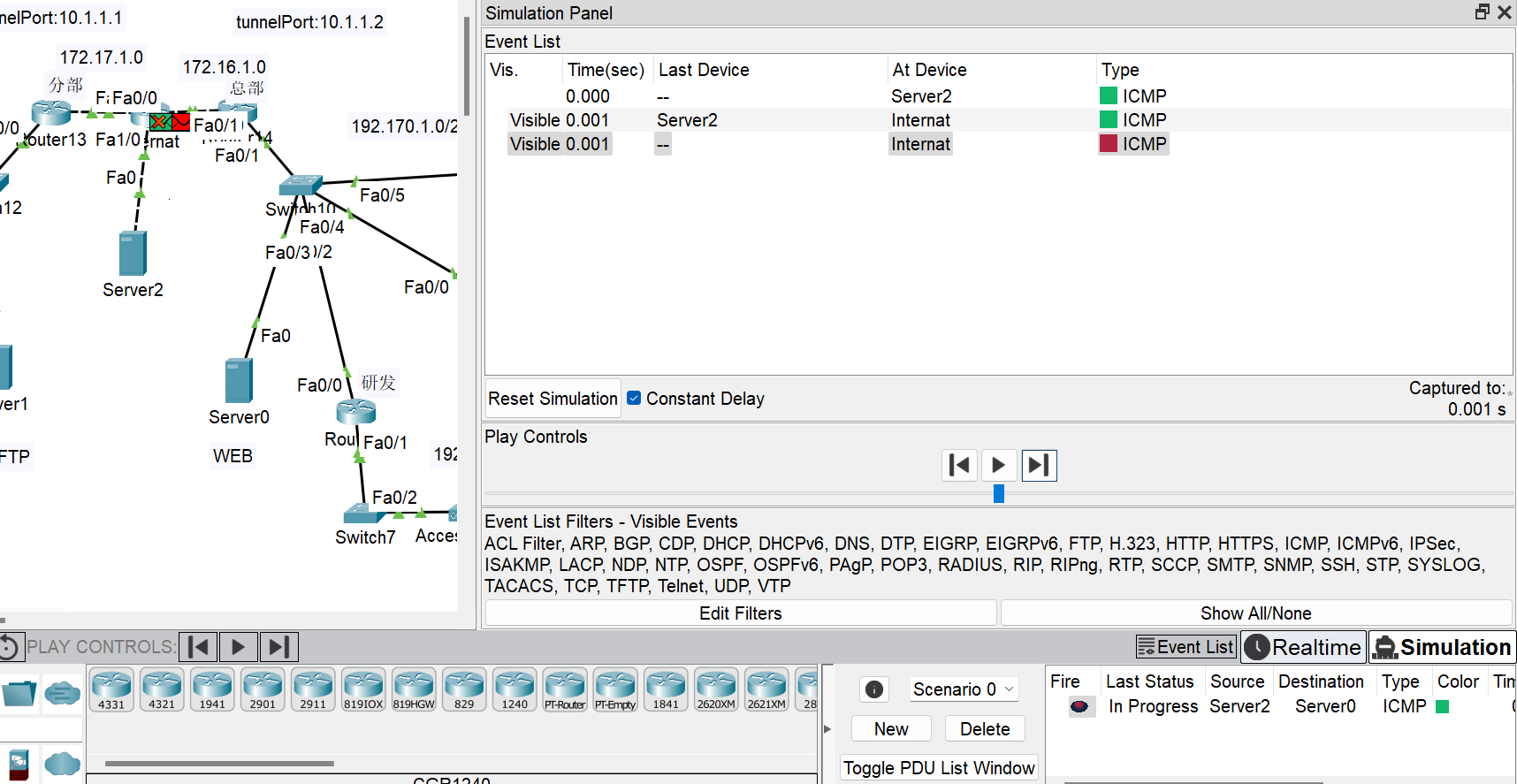

外网访问总部内网

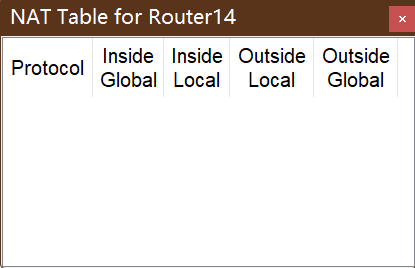

无法访问：无相应nat转换表

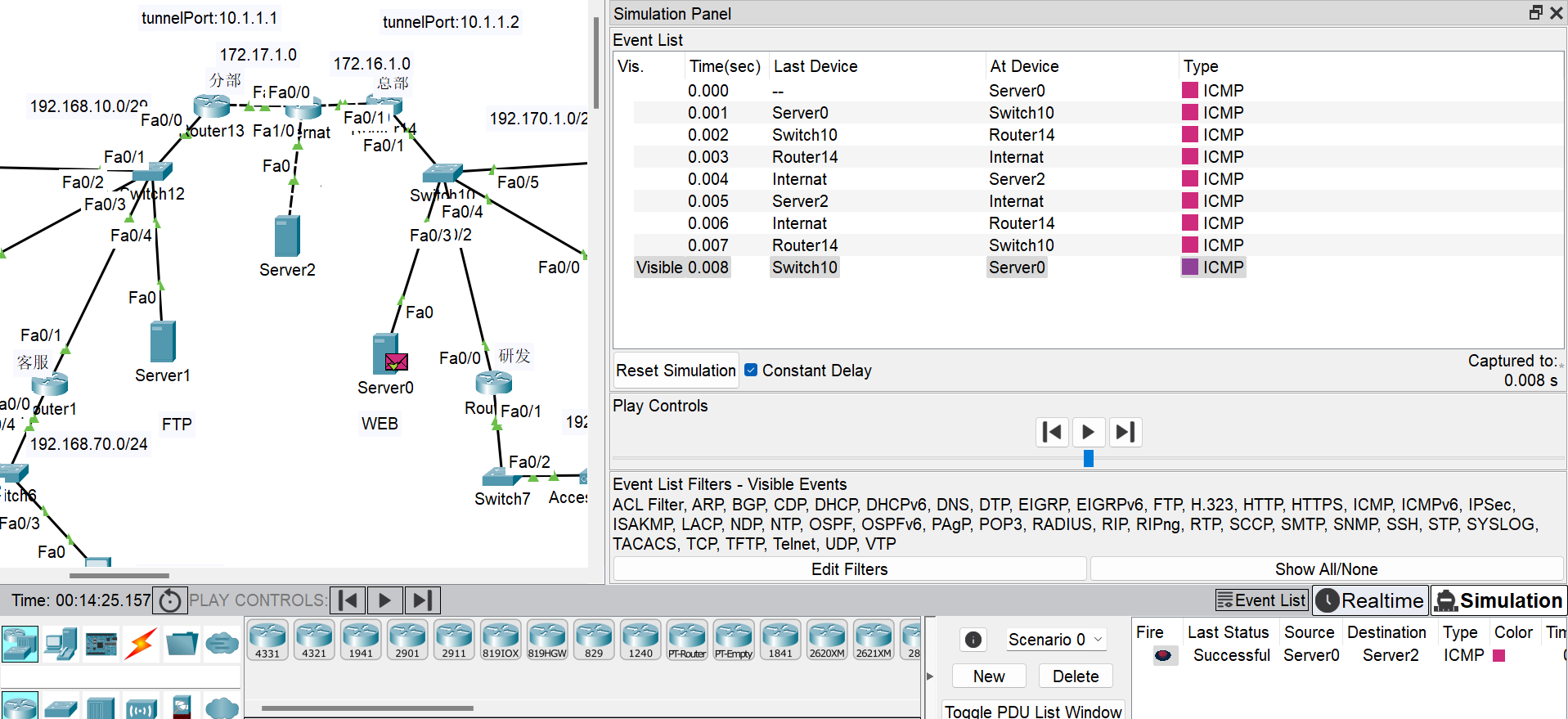

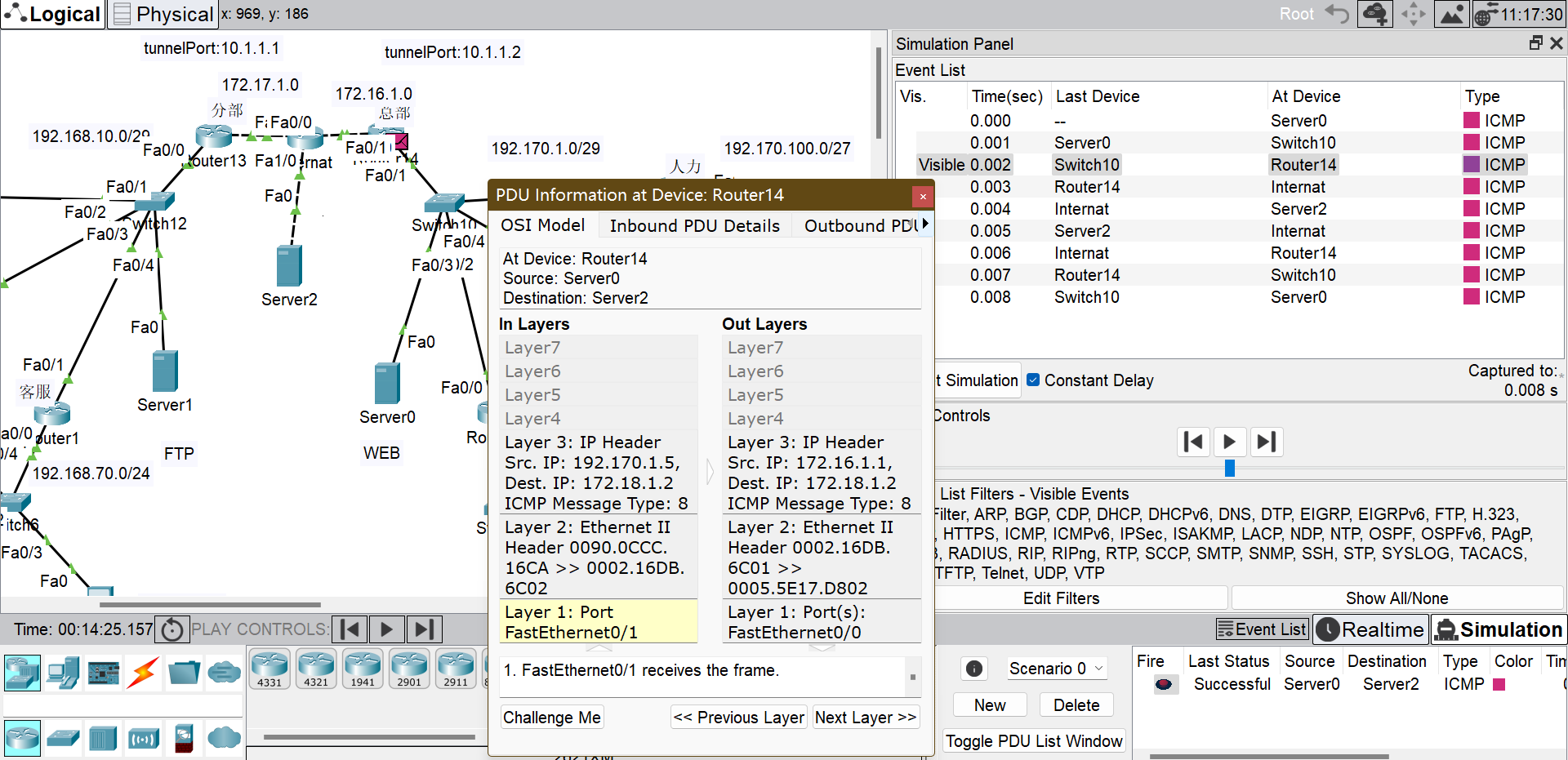

总部内网访问公网

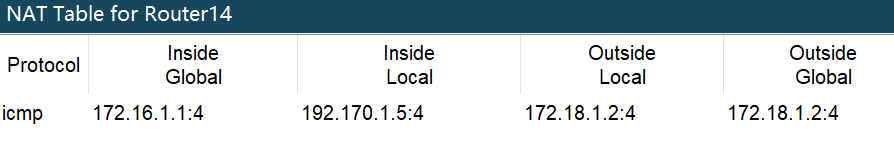

访问成功，写入nat地址映射表
配置总部和分布的VPN
配置router13
配置router14
配置RIP动态路由
配置router13
- 默认路由指向公网
配置router14
类似router13一样配置

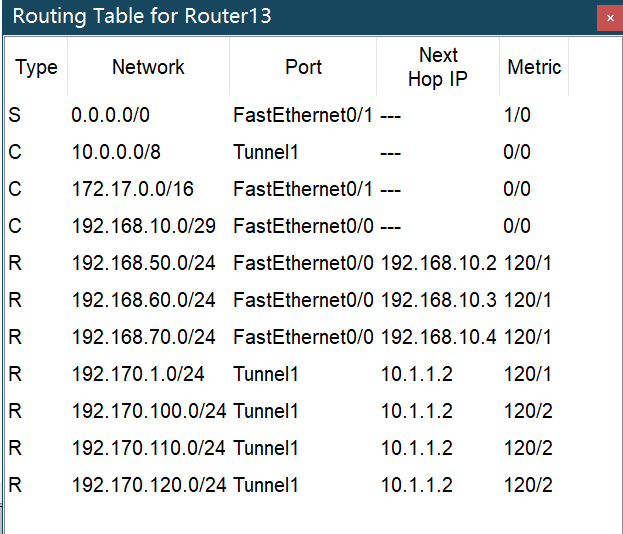

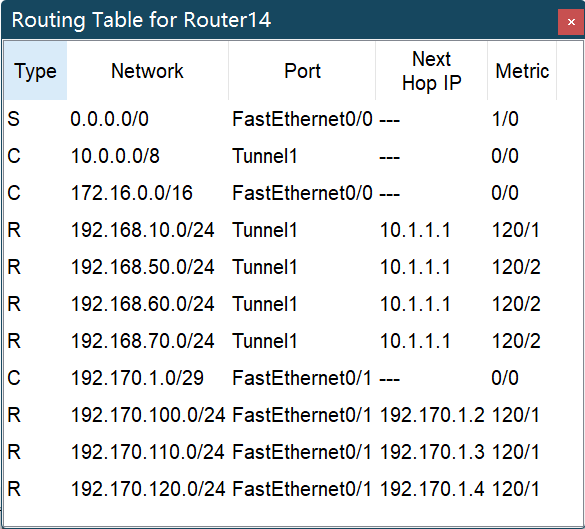

结果

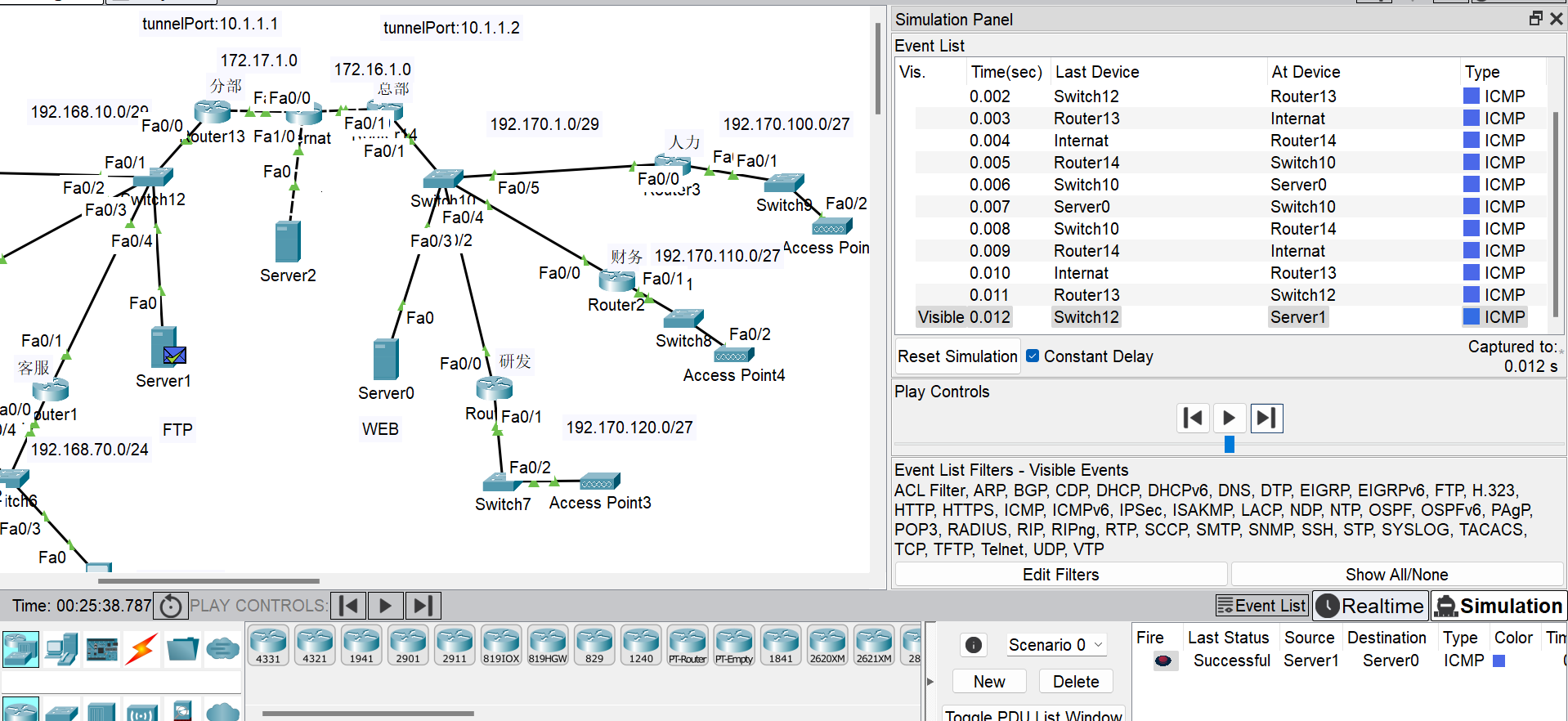

分布访问总部
配置市场部和客服部的VLAN

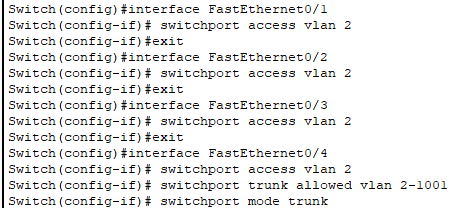

市场部交换机
客服部交换机
问题解决
保证安全性
问题描述： 该如何保证公司内部网络的安全性，让外网无法随意访问公司内网的资源，保护公司利益 方案： 参考生活中的例子，家家户户的网络基本都是使用nat将家庭网络和公共网络相隔，防止设备暴露在公网中，被随意攻击
联通异地内网
问题描述： 因为nat，外网无法访问内网，同样的，外部的局域网也无法访问内网 解决方案： 使用VPN技术，将两个网络直接通过加密隧道连接，绕过nat路由器，这样即能保持安全性，也能达到异地局域网相连的目的
