74HC138译码器

梗概:

是一个3线-8线译码器

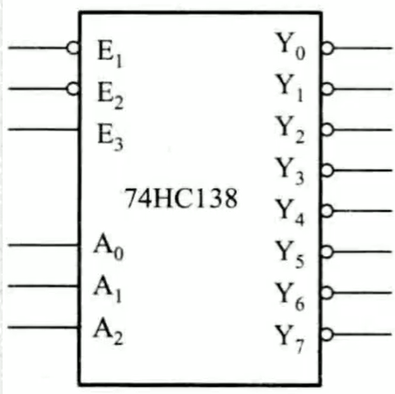

1. 图解:

• child::器件中的小圆点

1.1. 工作条件

• ${\bar{E}}_1,{\bar{E}}_2,E_3$三个为输入使能端, 取三个特殊的输入时, 该译码器才开始工作
  • 通常用来做译码器级联
  • 当分别取0, 0, 1时, 才开始工作
    • 即$E_1{E}_2{E}_3$表达式为1才工作

1.2. 输入

• $A_0,A_1,A_2$构成了三位二进制, 其取值可以对应八种最小项
  • 如分别取0, 1, 0时, 对应最小项:$m_2$

1.3. 输出

输出端中, 只会有一个输出同时有效

• ${\bar{Y}}_0={\bar{m}}_0$
• ${\bar{Y}}_1={\bar{m}}_1$
• …

例题
